Датчики витрати для труб з внутрішнім діаметром >15 мм

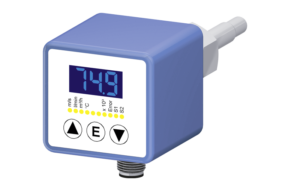

SNS 552 GAPL – це термодатчик потоку з IO-Link виробництва EGE-Elektronik Spezial-Sensoren GmbH, який реєструє швидкість потоку та температуру середовища на водній основі в трубопроводах. Він розраховує поточний потік, використовуючи параметризований діаметр труби, і показує його в л/хв або м³/год на зручному для читання дисплеї. Для контролю стану потоку він має два незалежних перемикаючих виходи або струмовий вихід.
SNS 552
- Вимірювання витрати рідин на водній основі
- Вбудоване вимірювання температури
- Регулюється під внутрішній діаметр труби від 15…250 мм
- з IO-Link
- Функції навчання
- Настроювані рівні користувача
- Виявлення втручання
Технічні дані:
| Тип | SNS 552 GAPL |
|---|---|
| Номер продукту | P11389 |
| Діапазон вимірювання потоку рідини | 5 … 300 см/с |
| Одиниця вимірювання л/хв, м³/год | в залежності від внутрішнього діаметра труби (програмується) |
| Контроль температури | 0 … 80 °C |
| Діаметр труби | 15…200 мм |
| Технологічне підключення | М18х1,5 |
| Вихід S1 | PNP NO/NC, NPN NO/NC, IO-Link, Impulse PNP NO |
| Вихід S2 | PNP замикаючий/розривний контакт, NPN замикаючий/розмикаючий контакт, аналоговий вихід 4…20 мА, вхід скидання для дозування |
| Робоча напруга | 18…30В постійного струму |
| Струм споживання макс. | 120 мА |
| Струм перемикання макс. | 150 мА |
| Температура навколишнього середовища | -10 … 60 °C |
| Температура рідини | 0 … 80 °C |
| Час відгуку тип. | 1 с (1 … 8 с) |
| Програмовані функції | Гістерезис, моніторинг несправностей, імпульсний вихід, індивідуальний ідентифікатор, конфігурація дисплея, аналоговий вихід, функція пам’яті мінімального/максимального/середнього значення |
| Специфікації IO-Link | V 1.1, COM2, 3,5 мс, підтримується режим SIO |
| Міцність на стискання | 60 бар |
| Матеріал датчика в контакті з середовищем | Нержавіюча сталь 1.4404 |
| Матеріал корпусу | Нержавіюча сталь 1.4571, PBT |
| Клас захисту [EN 60529] | IP67 |
| Електричне підключення | Система роз’ємів М12 |
| Аксесуари | Майстер-набір USB IO-Link (Z01216), перехідник, що вкручується |
