24.09.25

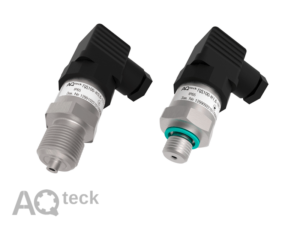

Про розширення діапазонів вимірювання перетворювачів тиску ПД100-111/171/181 з нержавіючою мембраною
Шановні партнери!
З 24 вересня 2025 р. компанія Акутек розширює діапазони вимірювання загальнопромислових перетворювачів тиску ПД100-111/171/181.
Моделі 111, 171, 181 датчиків ПД100 оснащені сенсором з вимірювальною мембраною з нержавіючої сталі AISI 316L, що забезпечує високу точність вимірювань та хімічну стійкість неагресивних по відношенню до матеріалу датчика рідких або газоподібних середовищ.
Основні характеристики перетворювачів тиску
• верхня межа тиску, що вимірюється (ВМВ):
o Надлишковий тиск (Н): 10 кПа…40,0 МПа
o Вакуумметричний тиск (В): -0,1… 0 МПа
o Надлишково-вакуумметричний (НВ): -0,005…2,5 МПа
o Абсолютний тиск (А): 0…1,6 МПа (Pатм+Рнадлишковий)
• основна зведена похибка вимірів: 0,5; 1,0 % ВМВ;
• приєднання до процесу: М20×1,5; G1/2; G1/4;
• температура вимірювального середовища: -40…+85°C;
• перевантажувальна здатність: не менше 200 % ВМВ;
• ступінь захисту корпусу: IP65.
Основні сфери застосування перетворювачів тиску ПД100 (моделі 111, 171, 181):
• системи холодного та гарячого водопостачання (ХВП та ГВП)
• котельні, теплові пункти (ІТП, ЦТП)
• автоматика водоканалів
• насосне та компресорне обладнання
• технологічні процеси в пневмо- та гідросистемах.
| Модифікації | Верхня межа вимірювання, МПа (нові/поточні діапазони) | Приєднання до процесу |
| ПД100-НХ-111-0,5 | 0,01 | 1 – М20х1,5 |
| ПД100-НХ-111-0,5 | 0,025; 0,035; 0,06; 0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0 | 1 – М20х1,5 |
| ПД100-НХ-111-1,0 | ||
| ПД100-НХ-111-0,5 | 25,0; 40,0 | |
| ПД100-НХ-111-1,0 | ||
| ПД100-НВХ-111-0,5 | 0,005; 0,02; 0,05 | |
| ПД100-НВХ-111-0,5 | 0,1; 0,5; 1,0; 2,5 | |
| ПД100-НВХ-111-1,0 | ||
| ПД100-В0,1-111-1,0 | 0,1 | |
| ПД100-НХ-171-0,5 | 0,06; 0,1; 0,6; 1,0; 1,6; 2,5 | 7 – G1/2* |
| ПД100-НХ-171-1,0 | ||
| ПД100-НХ-181-0,5 | 0,1; 0,6; 1,0; 1,6 | 8 – G1/4* |
* Для переходу з нарізі М20×1,5 на G1/2 або G1/4 передбачені спеціальні перехідні пристрої УП-1 та УП-2.
